PCB HDI

I PCB HDI (schede a circuiti stampati ad alta- densità) sono strutture PCB avanzate che raggiungono un'interconnessione ad alta-densità attraverso l'uso di micro-vie, vie cieche, vie sepolte e tecnologie di routing ad alta-precisione. Rispetto ai tradizionali PCB multistrato, i PCB HDI forniscono una maggiore densità di cablaggio per unità di area, percorsi del segnale più brevi e prestazioni elettriche superiori. Sono particolarmente adatti per la progettazione di prodotti elettronici ad alta-velocità, alta-frequenza e altamente integrati.

Invia la tua richiesta
  • Descrizione

    Panoramica del prodotto



    I PCB HDI (schede a circuiti stampati ad alta- densità) sono strutture PCB avanzate che raggiungono un'interconnessione ad alta-densità attraverso l'uso di micro-vie, vie cieche, vie sepolte e tecnologie di routing ad alta-precisione.

    Rispetto ai tradizionali PCB multistrato, i PCB HDI forniscono una maggiore densità di cablaggio per unità di area, percorsi del segnale più brevi e prestazioni elettriche superiori. Sono particolarmente adatti per la progettazione di prodotti elettronici ad alta-velocità, alta-frequenza e altamente integrati.

    Nell'elettronica flessibile e nei dispositivi miniaturizzati di fascia alta-, il PCB HDI flessibile combina strutture HDI con substrati flessibili, consentendo applicazioni di piegatura, piegatura e dinamiche mantenendo allo stesso tempo la capacità di interconnessione ad alta-densità. Sono ampiamente utilizzati nei dispositivi indossabili e nei sistemi-con vincoli di spazio.

    I PCB HDI sono diventati una soluzione circuitale fondamentale per smartphone, comunicazioni 5G, apparecchiature mediche ed elettronica di consumo di fascia alta-.

    HDI PCB4



    Caratteristiche del prodotto



    • Funzionalità di routing ad alta-densità per una progettazione con miniaturizzazione estrema
    • Struttura micro-via per una migliore efficienza dell'interconnessione tra strati
    • Supporta progetti di via ciechi, interrati e impilati
    • Eccellenti prestazioni di integrità del segnale (SI).
    • Induttanza parassita e capacità parassita ridotte
    • Forti prestazioni di compatibilità elettromagnetica (EMI/EMC).
    • Supporta la progettazione mista digitale e RF ad alta-velocità
    • Supporta strutture rigide-flessibili
    • Adatto per sistemi elettronici ultrasottili e altamente integrati

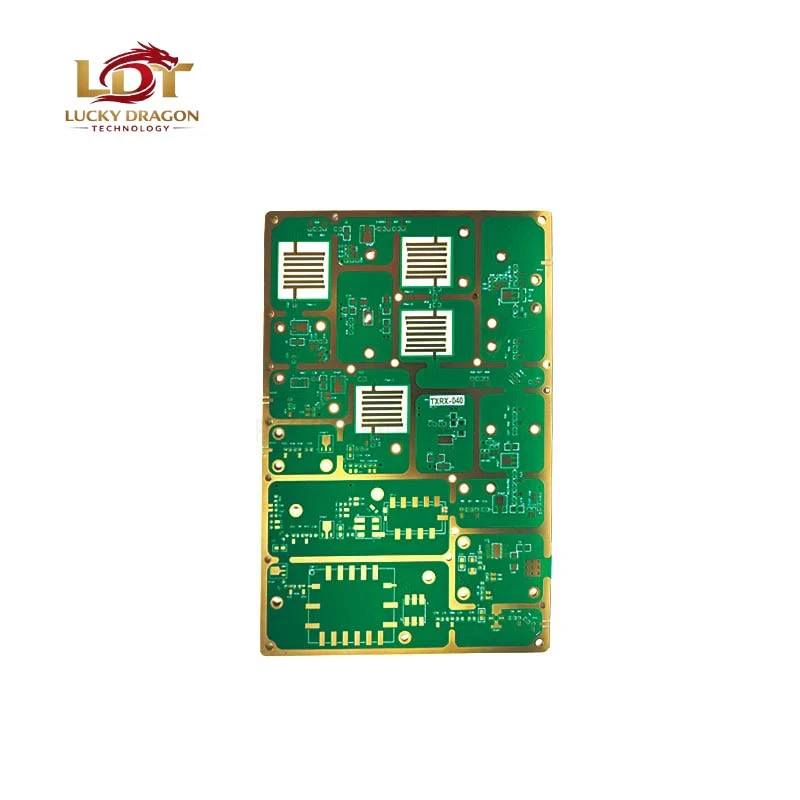

    HDI PCB5



    Applicazioni



    • Smartphone e dispositivi mobili
    • Moduli di comunicazione 5G
    • Elettronica di consumo
    • Dispositivi per l'imaging medico
    • Elettronica automobilistica/ADAS
    • Dispositivi indossabili
    • Elettronica aerospaziale
    • Sistemi di controllo-industriali ad alta velocità
    • Sistemi elettronici flessibili

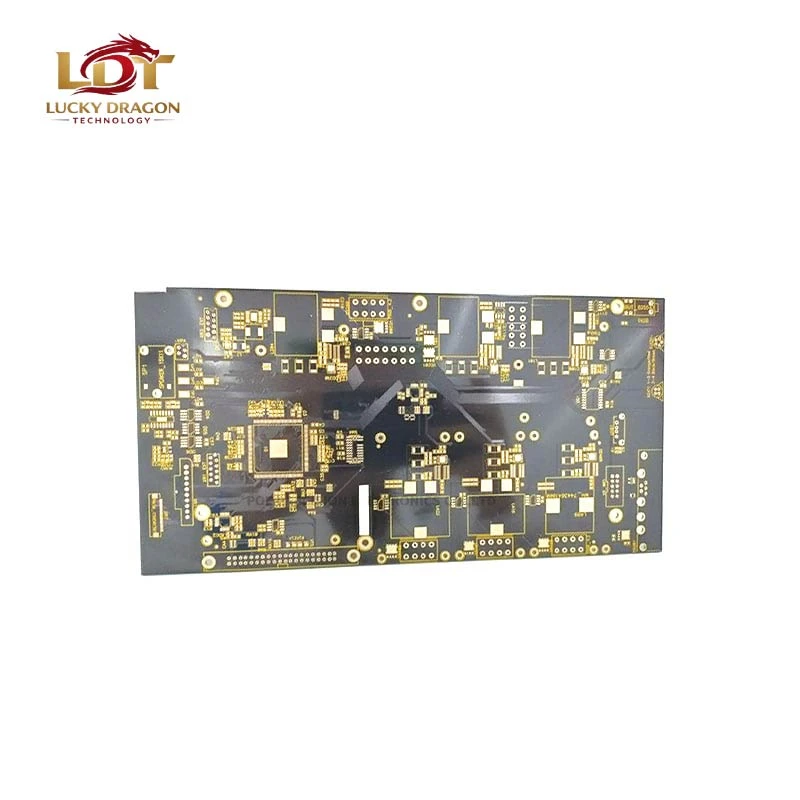

    HDI PCB3



    Specifiche del prodotto (esempio)



    Articolo

    Specifica

    Conteggio degli strati

    4-20 livelli (disponibili strutture HDI di livello superiore personalizzabili)

    Materiale di base

    FR4 / FR4 ad alta-Tg / PI (PCB HDI flessibile)

    Spessore del pannello

    0,2–1,6 mm

    Traccia/spazio minimo

    2/2 milioni

    Micro-tramite

    Foratura laser da 0,075–0,1 mm

    Tramite struttura

    Via cieca / Via interrata / Via impilata

    Spessore del rame

    0,5–3 once

    Finitura superficiale

    ENIG / ENEPIG / OSP / Argento ad immersione

    Controllo dell'impedenza

    ±5%

    Temperatura operativa

    -40 gradi ~ 125 gradi (a seconda del materiale)



    Vantaggi del prodotto rispetto al PCB multistrato tradizionale



    Articolo

    PCB HDI

    PCB multistrato tradizionale

    Densità di routing

    ⭐⭐⭐⭐⭐

    ⭐⭐

    Integrità del segnale

    ⭐⭐⭐⭐⭐

    ⭐⭐

    Capacità di miniaturizzazione

    ⭐⭐⭐⭐⭐

    ⭐⭐

    Prestazioni ad alta-frequenza

    ⭐⭐⭐⭐⭐

    ⭐⭐⭐

    Controllo EMI

    ⭐⭐⭐⭐⭐

    ⭐⭐

    Capacità di progettazione complessa

    ⭐⭐⭐⭐⭐

    ⭐⭐⭐

    Capacità di espansione flessibile

    ⭐⭐⭐⭐ (PCB HDI flessibile migliore)



    Riepilogo dei vantaggi



    • Supporta interconnessione a densità ultra-alta-e design miniaturizzato
    • Migliora la qualità e la stabilità della trasmissione del segnale ad alta velocità-
    • Riduce significativamente gli effetti parassiti e la perdita di segnale
    • Ottimizza le prestazioni EMI/EMC per applicazioni ad alta-frequenza
    • Supporta strutture rigide, flessibili e rigide-flessibili
    • Soddisfa i requisiti di progettazione dei sistemi digitali-ad alta velocità e 5G
    • Migliora l'integrazione e l'affidabilità complessiva del sistema
    • Adatto per la progettazione di prodotti elettronici compatti di fascia alta-
    HDI PCB2



    Assistenza post-vendita e tecnica



    • Progettazione della struttura HDI e supporto DFM (Design for Manufacturability).
    • Micro-via e stacked tramite guida all'ottimizzazione del design
    • Supporto per l'ottimizzazione del controllo di impedenza e segnale ad alta velocità-
    • Selezione dei materiali e raccomandazioni strutturali
    • Accumula-supporto per la progettazione e la simulazione
    • Servizi di prototipazione rapida e produzione in lotti di piccole dimensioni-e{{1}medie
    • Test di affidabilità e supporto alla convalida del processo
    • Consegna globale e supporto alla catena di fornitura
    HDI PCB1
